Val av hydraulisk monteringsguide: Nyckelfaktorer att bemästra snabbt

Hydraulsystem driver utrustning inom olika industrier som konstruktion, gruvdrift och tillverkning. Eftersom systemets kärnanslutningar bestämmer beslag, även om de är små i storlek, direkt säkerheten och stabiliteten för vätskeflödet. Att välja rätt hydraulkopplingar är avgörande för att säkerställa systemets prestanda och förlänga livslängden. Den här artikeln sammanfattar kort kärnpunkterna för att välja hydrauliska kopplingar, hjälper relevanta läkare att göra rimliga val snabbt och undvika problem som läckage och slitage.

I. Förstå kärnfunktionerna hos hydrauliska kopplingar

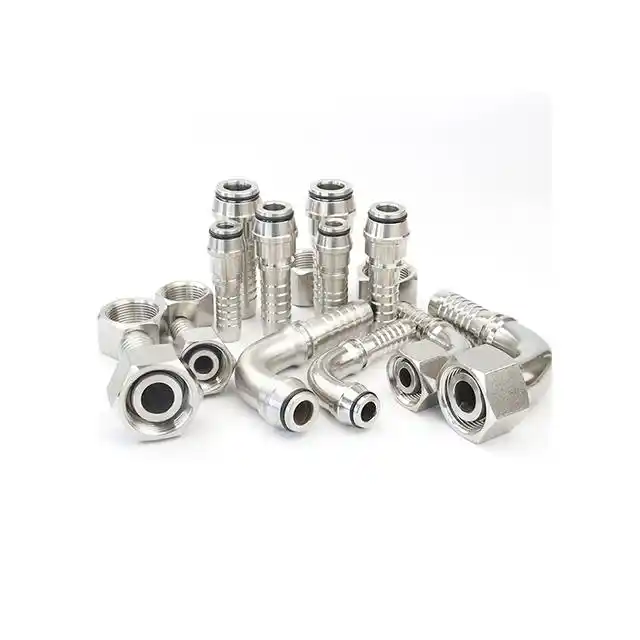

Hydrauliska kopplingar används för att ansluta olika komponenter i systemet, med kärnfunktioner inklusive: bibehålla vätsketätning under högt tryck, underlätta demontering och utbyte av komponenter, anpassning till systemets vibrationer och rörelser samt motstå miljö- och kemisk korrosion. Vanliga konfigurationer inkluderar rak-genom, armbåge, T-stycke, etc., alla tillverkade i enlighet med specifika gängstandarder och tätningsmetoder.

II. 6 nyckelfaktorer för val av hydraulkopplingar

1. Systemtryckklassificering

Armaturens tryckklassificering måste vara lika med eller högre än systemets maximala drifttryck. annars är den utsatt för säkerhetsrisker som läckage och skador. Se samtidigt till att kopplingens tryckklassificering är kompatibel med andra komponenter som slangar, pumpar och ventiler.

2. Trådtyp och kompatibilitet

Hydrauliska gängor följer olika regionala och industristandarder. Vanliga typer inkluderar BSP (British Standard Pipe), NPT (National Pipe Thread), JIC (Joint Industry Council), ORFS (O-Ring Face Seal) och metriska gängor (DIN/ISO). Felaktiga gängor kommer att orsaka tätningsfel; tvinga aldrig anslutningen av inkompatibla trådar.

3. Förseglingsmetoder

Det finns 4 vanliga tätningsmetoder som bör väljas enligt applikationsscenariot och trycknivån:

- Avsmalnande gänga: Bildar en tätning genom gänginterferens (t.ex. NPT), vilket kan kräva gängtätningsmedel eller PTFE-tejp;

- ORFS (O-Ring Face Seal): Har en O-ring på monteringsytan för utmärkt läckagesäkra prestanda, lämplig för högtryckssystem;

- Kompressionskoppling: Förlitar sig på en mekanisk hylsa komprimerad på röret för att ge en säker tätning;

- Utvidgad yta: På samma sätt som avsmalnande gängor, uppnår utsvängda ytbeslag (t.ex. 37°, 60° och 45° avsmalnande) tätning genom att komprimera den utsvängda ytan på hankopplingen mot honkopplingens försänkta yta.

4. Materialval

Monteringsmaterial måste matcha vätsketyp, temperatur och miljö. Vanliga alternativ inkluderar:

- Kolstål: Hållbar och låg kostnad, lämplig för de flesta industriella scenarier;

- Rostfritt stål: Korrosionsbeständigt, lämpligt för marina, livsmedelsklassade, kemiska och andra scenarier;

- Mässing: Lämplig för låg- till medeltrycksscenarier med bra korrosionsbeständighet;

- Plast/kompositmaterial: Lätt och korrosionsbeständig, lämplig för lågtrycks- eller vätskekänsliga scenarier.

5. Miljöförhållanden

Extern miljöpåverkan måste beaktas: exponering för saltvatten, damm, kemikalier, extrema temperaturer, systemvibrationer och krav på renlighet (t.ex. livsmedel och läkemedelsutrustning). För tuffa miljöer är rostfritt stål eller nickelpläterade beslag att föredra; för scenarier med frekventa vibrationer är vibrationsbeständiga eller flexibla slangkopplingar idealiska.

6. Enkelt att underhålla och använda

För system som kräver regelbundet underhåll eller byte av komponenter föredras snabbkopplings- eller push-to-connect-kopplingar för att förenkla driftprocesser och minska systemets stilleståndstid.

Slutsats

Sammanfattningsvis kräver valet av hydrauliska kopplingar att man överväger ovanstående faktorer och rimligen matchar dem med specifika applikationsscenarier för att maximera tillförlitligheten och säkerheten hos hydraulsystemet. Korrekt val kan inte bara undvika dolda faror som läckage och komponentskador utan också minska underhållskostnaderna och förbättra utrustningens driftseffektivitet, vilket lägger en solid grund för stabil drift av hydraulisk utrustning i olika industrier. Om du stöter på specifika frågor under urvalsprocessen kan du följa vårt efterföljande innehåll för att få mer detaljerade anpassningsförslag.
